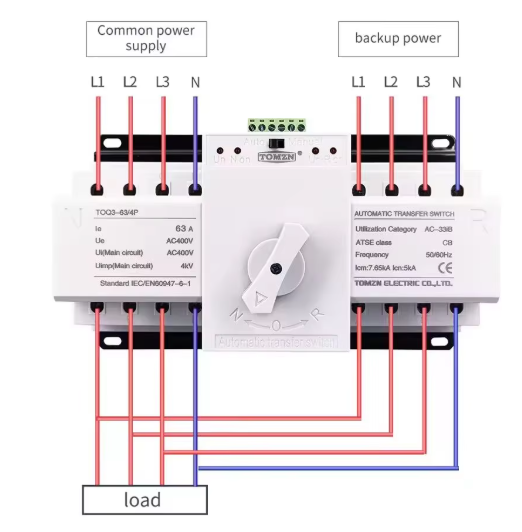

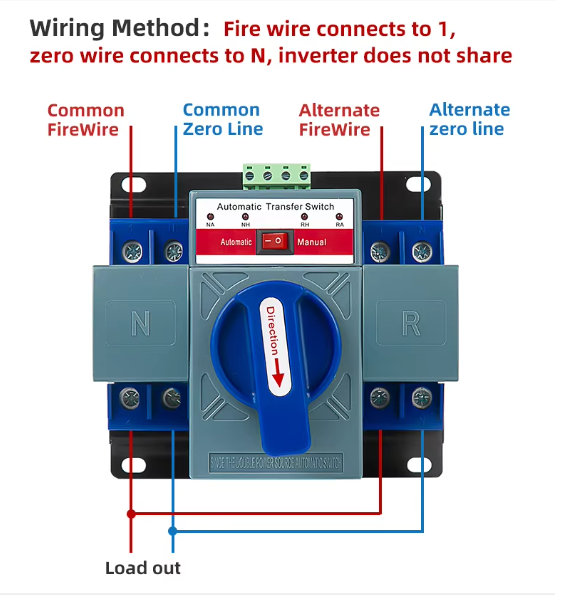

แผนภาพนี้แสดงวิธีการเชื่อมต่อแหล่งจ่ายไฟ 2 แหล่ง (Common Power Supply และ Backup Power) เข้าสู่ตัว ATS และจ่ายออกไปยัง Load (อุปกรณ์ไฟฟ้า)
รายละเอียด (ซ้าย - Common Power) | ค่า | รายละเอียด (ขวา - Backup Power) |
Ie (Rated Current) | $63\text{ A}$ | Utilization Category |
Ue (Rated Voltage) | $\text{AC}400\text{V}$ | ATSE class |
Ui (Main circuit) | $\text{AC}400\text{V}$ | Frequency |
Uimp (Main circuit) | $4\text{kV}$ | Icm, Ics, Icu |
Standard | $\text{IEC/EN}60947-6-1$ | Rated Voltage |
อุปกรณ์นี้เป็นแบบ 4 โพล (4P) หมายถึงการสลับพร้อมกันทั้ง 3 สายไฟมีชีวิต ($\text{L1}, \text{L2}, \text{L3}$) และสายศูนย์ ($\text{N}$) เหมาะสำหรับระบบ 3 เฟส
แหล่งจ่ายไฟ | จุดเชื่อมต่อ (ขั้วบน) | รายละเอียดสายไฟ |
Common Power Supply (ไฟหลัก/การไฟฟ้า) | ขั้วด้านซ้ายมือ | สาย $\text{L1}, \text{L2}, \text{L3}$ (สีแดง) และ $\text{N}$ (สีน้ำเงิน/ดำ) ต่อเข้าด้านซ้าย |
Backup Power (ไฟสำรอง/โซล่าเซลล์) | ขั้วด้านขวามือ | สาย $\text{L1}, \text{L2}, \text{L3}$ (สีแดง) และ $\text{N}$ (สีน้ำเงิน/ดำ) ต่อเข้าด้านขวา |
Load: สายไฟทั้งหมดจากโหลด (เครื่องใช้ไฟฟ้าในบ้าน) จะถูกนำมารวมและต่อเข้ากับ ขั้วด้านล่างตรงกลาง ของตัว ATS โดย:
สาย $\text{L1}, \text{L2}, \text{L3}$ (สีแดง) เชื่อมต่อกัน
สาย $\text{N}$ (สีน้ำเงิน/ดำ) เชื่อมต่อกัน

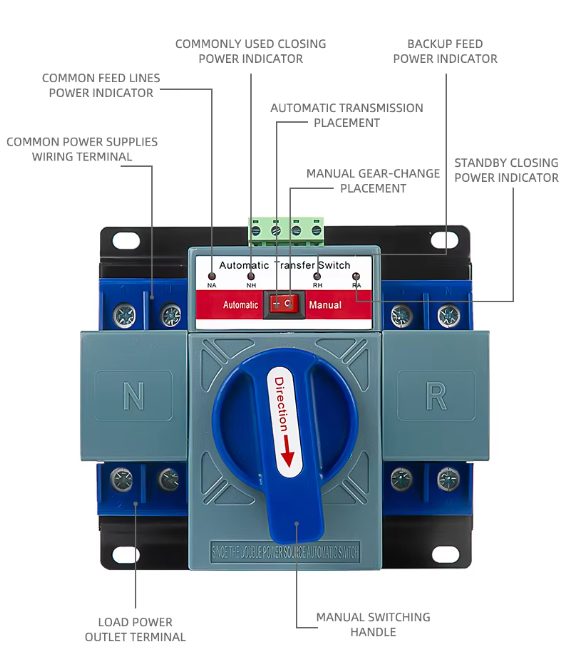

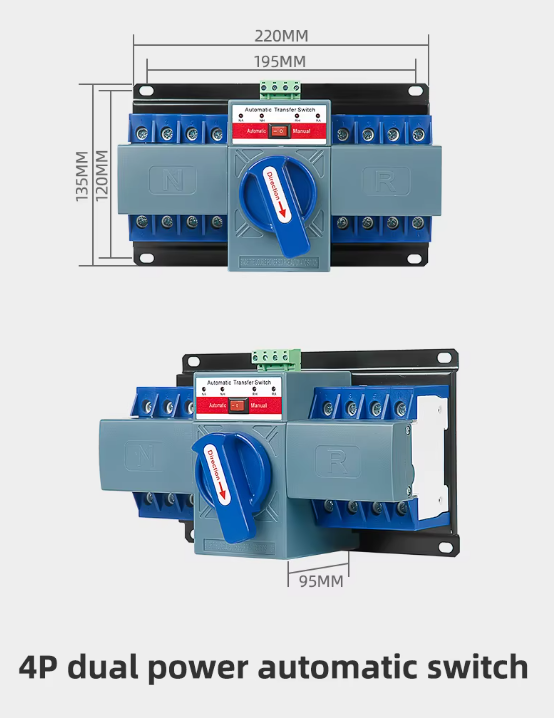

สวิตช์มือหมุนตรงกลาง: ใช้สำหรับเลือกโหมดการทำงาน
N (Normal/Common Power): ใช้ไฟจากแหล่งจ่ายหลัก (ซ้าย)
R (Reverse/Backup Power): ใช้ไฟจากแหล่งจ่ายสำรอง (ขวา)
O (Off/กลาง): ปิดการทำงาน (ตัดไฟทั้งสองแหล่ง)
โหมด Auto/Manual: ที่ตัวควบคุมด้านบนจะมีสวิตช์สำหรับเลือกโหมด:
Auto: ตัว ATS จะสลับไฟเองโดยอัตโนมัติเมื่อไฟหลักดับ
Manual: ผู้ใช้ต้องหมุนสวิตช์ตรงกลาง (N/O/R) ด้วยตัวเอง
ATS รุ่นนี้เป็นอุปกรณ์ที่ช่วยให้ระบบไฟฟ้า 3 เฟส หรือ 1 เฟส (ที่ต้องการสลับ Neutral) สามารถรับประกันความต่อเนื่องของไฟฟ้าได้ โดยมีพิกัดกระแส $63\text{A}$ ซึ่งเหมาะสำหรับการติดตั้งในบ้านขนาดกลางถึงขนาดใหญ่ หรืออาคารสำนักงานเล็ก ๆ ที่มีการติดตั้งโซล่าเซลล์แบบมีแบตเตอรี่สำรอง (Hybrid/Off-Grid)

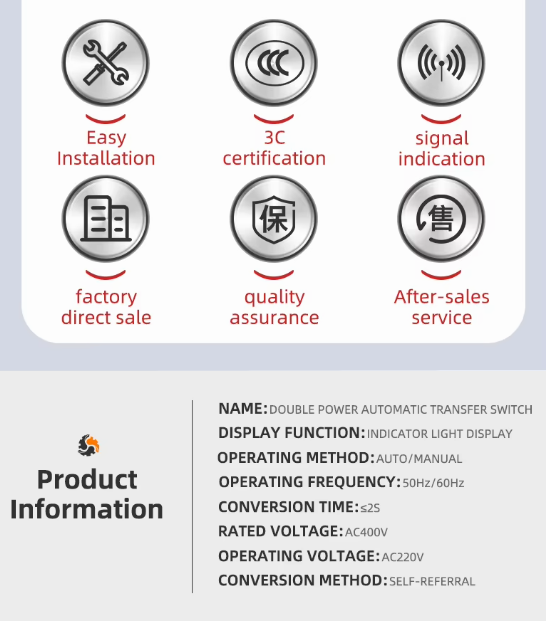

รูปภาพนี้แบ่งออกเป็น 2 ส่วนหลัก คือ คุณสมบัติเด่นของผลิตภัณฑ์ และ ข้อมูลจำเพาะทางเทคนิค (Product Information)
ภาพไอคอน 6 ภาพนี้เน้นย้ำถึงข้อดีและบริการที่ลูกค้าจะได้รับ:
Easy Installation (ติดตั้งง่าย): แสดงถึงความสะดวกในการติดตั้งอุปกรณ์ เหมาะสำหรับช่างหรือผู้ที่มีความรู้ด้านไฟฟ้า
3C certification (การรับรอง 3C): เป็นการรับรองมาตรฐานภาคบังคับของประเทศจีน (China Compulsory Certification) ซึ่งบ่งชี้ว่าผลิตภัณฑ์ผ่านมาตรฐานด้านความปลอดภัยและคุณภาพตามข้อกำหนด
signal indication (การแสดงสถานะสัญญาณ): หมายถึงตัวอุปกรณ์มีไฟแสดงสถานะหรือฟังก์ชันการส่งสัญญาณ เพื่อให้ผู้ใช้ทราบว่าขณะนั้นกำลังใช้แหล่งจ่ายไฟใดอยู่ (ไฟหลัก หรือ ไฟสำรอง)
factory direct sale (ขายตรงจากโรงงาน): เป็นจุดขายที่สื่อถึงความคุ้มค่าด้านราคา เนื่องจากเป็นการจำหน่ายโดยตรงจากผู้ผลิต
quality assurance (การประกันคุณภาพ): รับประกันว่าผลิตภัณฑ์มีคุณภาพตามมาตรฐานที่กำหนด
After-sales service (บริการหลังการขาย): แสดงถึงความพร้อมในการดูแลและให้บริการลูกค้าหลังการซื้อขาย
ส่วนนี้ให้รายละเอียดทางเทคนิคที่จำเป็นต่อการติดตั้งและการใช้งาน:
ข้อมูลจำเพาะ (Specification) | รายละเอียด | คำอธิบาย (ในบริบทโซล่าเซลล์) |
NAME | DOUBLE POWER AUTOMATIC TRANSFER SWITCH | ชื่ออุปกรณ์: สวิตช์สลับแหล่งจ่ายไฟอัตโนมัติ 2 แหล่ง |
DISPLAY FUNCTION | INDICATOR LIGHT DISPLAY | ฟังก์ชันการแสดงผล: แสดงสถานะด้วยไฟ (เช่น ไฟ A/ไฟ B) |
OPERATING METHOD | AUTO/MANUAL | วิธีการทำงาน: สามารถทำงานได้ทั้งแบบ อัตโนมัติ (Auto) เมื่อไฟดับ และแบบ กำหนดเอง (Manual) โดยการสับสวิตช์ด้วยมือ |
OPERATING FREQUENCY | $50\text{Hz}/60\text{Hz}$ | ความถี่ใช้งาน: รองรับมาตรฐานความถี่ไฟฟ้าได้ทั้ง $50\text{Hz}$ และ $60\text{Hz}$ (รองรับการใช้งานทั่วโลก) |
CONVERSION TIME | $\le 2\text{S}$ | เวลาในการสลับไฟ: ใช้เวลาไม่เกิน 2 วินาทีในการสลับแหล่งจ่ายไฟ (เป็นข้อมูลสำคัญที่บ่งบอกถึงความเร็วในการตอบสนอง) |
RATED VOLTAGE | $\text{AC}400\text{V}$ | แรงดันไฟฟ้าที่กำหนด: เหมาะสำหรับระบบไฟฟ้า 3 เฟส (400 โวลต์) |
OPERATING VOLTAGE | $\text{AC}220\text{V}$ | แรงดันไฟฟ้าที่ใช้งาน: สามารถใช้งานกับระบบไฟฟ้า 1 เฟส (220 โวลต์) ได้เช่นกัน (แต่ต้องดูรุ่นที่รองรับ) |
CONVERSION METHOD | SELF-REFERRAL | วิธีการสลับ: เป็นระบบสลับอัตโนมัติโดยสมบูรณ์ |

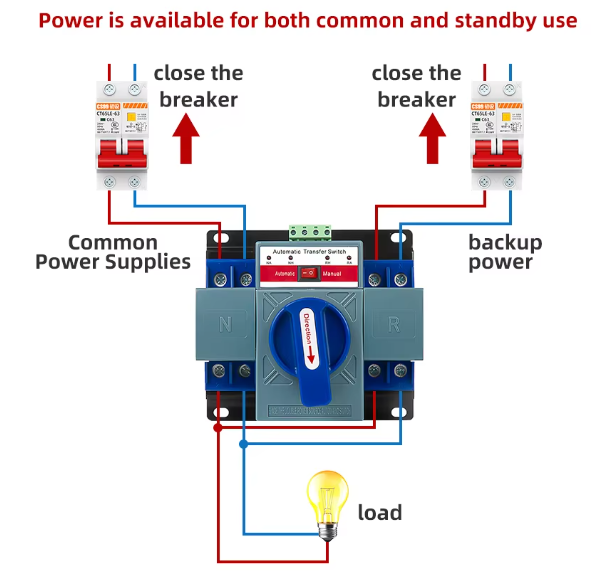

รูปภาพนี้แสดงการเชื่อมต่อชุดอุปกรณ์สลับแหล่งจ่ายไฟอัตโนมัติ (ATS) เข้ากับเบรกเกอร์ (Circuit Breaker) 2 ตัว เพื่อควบคุมแหล่งจ่ายไฟหลักและแหล่งจ่ายไฟสำรอง ก่อนจะจ่ายไฟไปยังโหลด (Load)
เบรกเกอร์ (Circuit Breaker - C65GLE 63): มี 2 ตัว ทำหน้าที่เป็นอุปกรณ์ป้องกันและตัด/ต่อกระแสไฟฟ้าให้กับแต่ละแหล่งจ่าย
เบรกเกอร์ด้านซ้าย: สำหรับ Common Power Supplies (แหล่งจ่ายไฟหลัก/การไฟฟ้า)
เบรกเกอร์ด้านขวา: สำหรับ Backup Power (แหล่งจ่ายไฟสำรอง/โซล่าเซลล์)
ATS (Automatic Transfer Switch): อุปกรณ์สลับแหล่งจ่ายไฟอัตโนมัติ (ตรงกลาง)
Load (โหลด): อุปกรณ์ไฟฟ้าที่ต้องการพลังงาน (ในภาพคือหลอดไฟ)
แหล่งจ่ายไฟหลัก (Common Power Supplies): สายไฟ (สีแดงและน้ำเงิน) จากเบรกเกอร์ด้านซ้ายถูกต่อเข้ากับขั้วอินพุตด้านซ้ายของ ATS (สัญลักษณ์ $\text{N}$)
แหล่งจ่ายไฟสำรอง (Backup Power): สายไฟ (สีแดงและน้ำเงิน) จากเบรกเกอร์ด้านขวาถูกต่อเข้ากับขั้วอินพุตด้านขวาของ ATS (สัญลักษณ์ $\text{R}$)
โหลด (Load): สายไฟ (สีแดงและน้ำเงิน) จากขั้วเอาต์พุต ตรงกลางด้านล่าง ของ ATS ถูกต่อเข้ากับโหลดโดยตรง
คำแนะนำสำคัญในภาพคือ "close the breaker" (ดันเบรกเกอร์ขึ้น/เปิดใช้งาน) ที่เบรกเกอร์ทั้งสองตัว ซึ่งหมายถึง:
"Power is available for both common and standby use"
แปลว่า: แหล่งจ่ายไฟทั้งสองแหล่ง (ไฟหลักและไฟสำรอง) จะต้องพร้อมใช้งาน (เบรกเกอร์เปิดอยู่) ตลอดเวลา เพื่อให้ ATS สามารถตรวจสอบและทำการสลับแหล่งจ่ายไฟได้อย่างถูกต้องเมื่อเกิดเหตุการณ์ไฟดับ

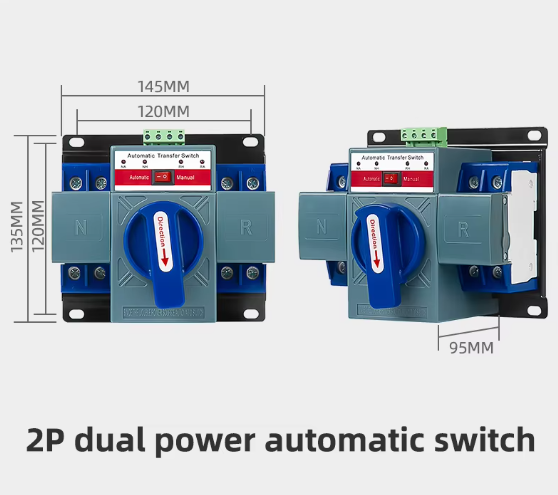

ตัว ATS มีสวิตช์ควบคุมหลักอยู่ตรงกลางและสวิตช์เลือกโหมดด้านบน:
สวิตช์มือหมุน:
N (Normal): เลือกใช้ไฟหลัก
R (Reverse): เลือกใช้ไฟสำรอง
สวิตช์เลือกโหมด (ด้านบน):
Automatic: ATS จะสลับระหว่าง $\text{N}$ และ $\text{R}$ โดยอัตโนมัติตามสถานะไฟ
Manual: ผู้ใช้ต้องหมุนสวิตช์หลักเอง
เมื่อผู้ใช้เปิดเบรกเกอร์ทั้งสองด้านและตั้งค่า ATS เป็นโหมด Automatic:
เมื่อไฟหลักมา: ATS จะจ่ายไฟจากขั้ว $\text{N}$ (ไฟหลัก) ไปยังโหลด
เมื่อไฟหลักดับ: ATS จะทำการสลับไปยังขั้ว $\text{R}$ (ไฟสำรอง) โดยอัตโนมัติอย่างรวดเร็ว เพื่อให้โหลด (หลอดไฟ) ยังคงติดอยู่
ความสำคัญของเบรกเกอร์: เบรกเกอร์ทำหน้าที่เป็นด่านแรกในการป้องกันกระแสเกินและป้องกันไม่ให้เกิดความผิดพลาดใด ๆ ก่อนเข้าสู่ตัว ATS
แผนภาพนี้เป็นตัวอย่างการต่อ ATS เข้ากับระบบไฟฟ้า 1 เฟส (เนื่องจากใช้เบรกเกอร์ 2 โพล/มีสายแค่แดงกับน้ำเงิน) เพื่อให้มั่นใจว่าโหลดจะมีไฟฟ้าใช้จากทั้งสองแหล่งได้อย่างปลอดภัยและต่อเนื่องครับ

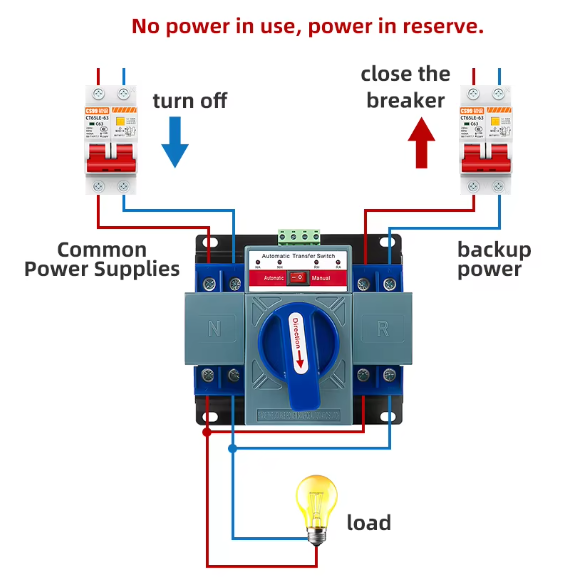

รูปภาพนี้แสดงสถานการณ์ที่ชัดเจนของการจัดการแหล่งจ่ายไฟ เมื่อมีการใช้งานไฟฟ้าสำรอง (Backup Power) โดยเฉพาะในระบบโซล่าเซลล์ที่มีแบตเตอรี่สำรอง
คำอธิบายหลักของภาพคือ: "No power in use, power in reserve." ซึ่งหมายถึง "ไม่มีการใช้พลังงาน (จากแหล่งจ่ายนั้น), พลังงานอยู่ในโหมดสำรอง"
ภาพนี้มักถูกใช้เพื่อแสดงสถานะเริ่มต้น หรือการเตรียมพร้อมของแหล่งจ่ายไฟก่อนจะถูกใช้งาน:
แหล่งจ่ายไฟ | สถานะเบรกเกอร์ (Circuit Breaker) | ความหมาย |
Common Power Supplies (ไฟหลัก/การไฟฟ้า) | Turn off (ดันเบรกเกอร์ลง/ปิด) | แหล่งจ่ายไฟหลักถูก ตัดการเชื่อมต่อ ไม่มีการจ่ายกระแสไฟเข้าสู่ระบบ ATS (อาจเป็นสถานการณ์สมมติเพื่อทดสอบ) |
Backup Power (ไฟสำรอง/โซล่าเซลล์) | Close the breaker (ดันเบรกเกอร์ขึ้น/เปิด) | แหล่งจ่ายไฟสำรองถูก เชื่อมต่อ และพร้อมจ่ายกระแสไฟเข้าสู่ขั้ว $\text{R}$ ของ ATS |
แม้ว่าภาพจะแสดงสถานะของเบรกเกอร์ แต่การทำงานจริงของ ATS จะเกิดขึ้นต่อเมื่อถูกตั้งค่าเป็นโหมด Automatic และไฟหลักเกิดดับขึ้น
เมื่อ ATS ถูกตั้งค่าเป็น Automatic:
ถ้าไฟหลัก (Common Power Supplies - ขั้ว $\text{N}$) ถูกตัดไปแล้ว (ตามคำสั่ง turn off)
และไฟสำรอง (Backup Power - ขั้ว $\text{R}$) พร้อมจ่ายไฟอยู่ (ตามคำสั่ง close the breaker)
ผลลัพธ์: ตัว ATS จะทำการสลับไปใช้แหล่งจ่ายไฟจากขั้ว $\text{R}$ ทันที เพื่อให้โหลด (Load) มีไฟฟ้าใช้ต่อเนื่อง
ภาพนี้ต้องการสื่อสารความยืดหยุ่นและความปลอดภัยของการจัดการแหล่งจ่ายไฟด้วยเบรกเกอร์และ ATS:
การควบคุมแหล่งจ่ายไฟ: ผู้ใช้สามารถควบคุมแหล่งจ่ายไฟแต่ละด้านได้อย่างอิสระผ่านเบรกเกอร์ เพื่อความปลอดภัยหรือการซ่อมบำรุง
การยืนยันความพร้อม: ยืนยันว่าหากต้องการให้แหล่งจ่ายสำรองทำงานเมื่อไฟหลักดับ แหล่งจ่ายสำรองนั้น ต้องพร้อมจ่ายไฟอยู่เสมอ (เบรกเกอร์ $\text{R}$ ต้อง $\text{ON}$)
ภาพรวมของชุดอุปกรณ์นี้ยังคงเป็น ATS แบบสลับสาย $\text{N}$ (Normal) และ $\text{R}$ (Reverse) ที่มีโหมดการทำงานทั้งแบบอัตโนมัติและแบบกำหนดเองครับ

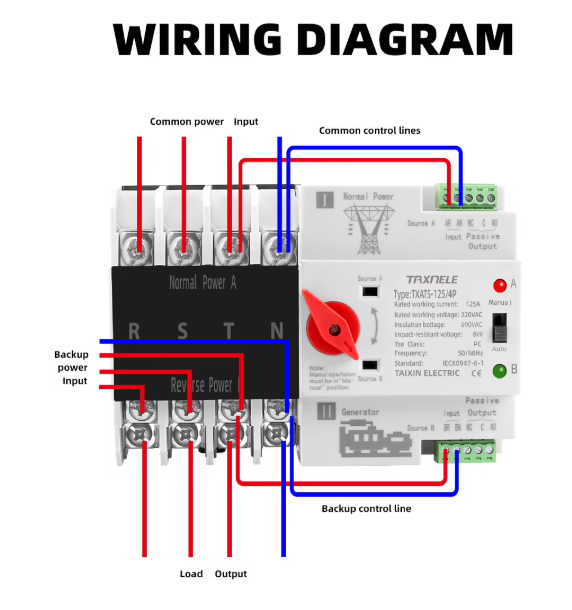

แผนภาพนี้แบ่งการเชื่อมต่อออกเป็น 3 ส่วนหลัก คือ แหล่งจ่ายไฟหลัก, แหล่งจ่ายไฟสำรอง, และโหลด (อุปกรณ์ไฟฟ้าที่ใช้ไฟ)
เป็นแหล่งจ่ายไฟที่ถือเป็น "ไฟปกติ" (ในระบบโซล่าเซลล์มักจะเป็นไฟฟ้าจากการไฟฟ้า)
จุดเชื่อมต่อที่ตัว ATS (ด้านบน):
Input (สายไฟกำลัง): สายสีแดง (R, S, T) และสายสีดำ (N) ถูกต่อเข้ากับขั้วด้านบนของส่วน Normal Power A (หรือขั้วอินพุต 1)
Common Control Lines (สายควบคุม): สายสีน้ำเงินและสีแดง (ชุดแรก) ถูกต่อเข้ากับขั้วควบคุม A (Source A) ในส่วนของแผงควบคุม (Controller) เพื่อให้ ATS ตรวจสอบสถานะของไฟหลัก
เป็นแหล่งจ่ายไฟที่เตรียมไว้ใช้เมื่อไฟหลักดับ (ในระบบโซล่าเซลล์มักเป็นไฟฟ้าจากอินเวอร์เตอร์/แบตเตอรี่)
จุดเชื่อมต่อที่ตัว ATS (ด้านล่าง):
Backup Power Input (สายไฟกำลัง): สายสีแดง (R, S, T) และสายสีดำ (N) ถูกต่อเข้ากับขั้วด้านล่างของส่วน Reverse Power (หรือขั้วอินพุต 2)
Backup Control Line (สายควบคุม): สายสีน้ำเงินและสีแดง (ชุดที่สอง) ถูกต่อเข้ากับขั้วควบคุม B (Source B) ในส่วนของแผงควบคุม เพื่อให้ ATS ตรวจสอบสถานะของไฟสำรอง
เป็นจุดที่จ่ายไฟไปยังอุปกรณ์ไฟฟ้าทั้งหมดภายในบ้านหรืออาคาร
จุดเชื่อมต่อที่ตัว ATS (ตรงกลาง):
Load Output: สายสีแดง (R, S, T) และสายสีดำ (N) ถูกต่อเข้ากับขั้วเอาต์พุต ตรงกลาง ของตัว ATS
Passive Output (NC, NO, C): เป็นขั้วหน้าสัมผัส (Contact) สำหรับส่งสัญญาณสถานะการทำงาน (Normal Closed, Normal Open, Common) ออกไปยังอุปกรณ์ภายนอก เช่น หลอดไฟแสดงสถานะ, เครื่องกำเนิดไฟฟ้า หรือระบบควบคุมอื่นๆ
ตัวควบคุมจะรับสัญญาณจากขั้ว A (Normal Power) และ B (Backup Power) เพื่อทำการตัดสินใจสั่งการให้สวิตช์ภายในตัว ATS สลับไปใช้แหล่งจ่ายไฟที่เหมาะสมโดยอัตโนมัติ
อุปกรณ์นี้จะช่วยให้ระบบ 3 เฟส (4P หมายถึง 3 เฟส + นิวทรัล) สามารถสลับแหล่งจ่ายไฟได้อย่างปลอดภัยและอัตโนมัติ โดยมีแหล่งจ่ายไฟหลัก (Normal Power) ที่มีลำดับความสำคัญสูงกว่า และแหล่งจ่ายไฟสำรอง (Backup Power) ที่จะเข้ามาทำงานแทนเมื่อแหล่งจ่ายหลักมีปัญหา
หมายเหตุ: อุปกรณ์นี้เป็นแบบ 4P (4 โพล) จึงเหมาะสำหรับระบบไฟฟ้าแบบ 3 เฟส หรือระบบ 1 เฟสที่ต้องการสลับทั้งสาย Line และ Neutral อย่างเคร่งครัด

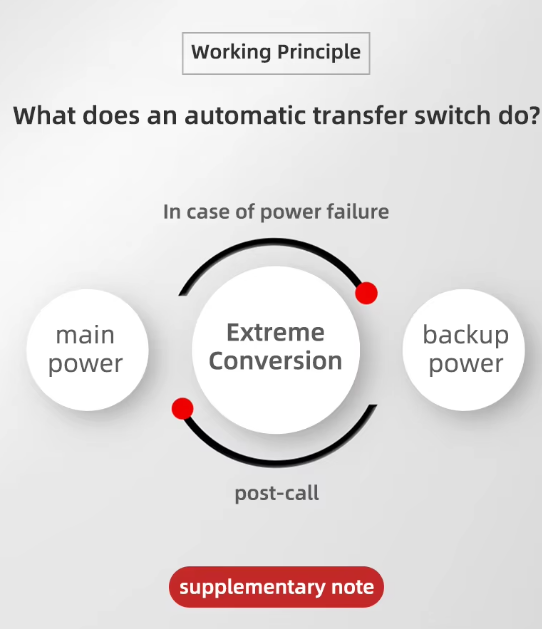

ATS ย่อมาจาก Automatic Transfer Switch หรือ สวิตช์สลับแหล่งจ่ายไฟอัตโนมัติ คืออุปกรณ์อัจฉริยะที่ทำหน้าที่เป็นผู้จัดการพลังงานในระบบไฟฟ้าของบ้านหรืออาคาร โดยเฉพาะอย่างยิ่งในระบบโซล่าเซลล์แบบ Hybrid (ไฮบริด) หรือ Off-Grid (ออฟกริด) ที่มีการติดตั้งแบตเตอรี่สำรอง
หน้าที่หลักของ ATS คือการ ตรวจสอบ สถานะของแหล่งจ่ายไฟหลัก (การไฟฟ้า) ตลอดเวลา หากแหล่งจ่ายหลักขัดข้องหรือดับลง ATS จะทำการ สลับ การจ่ายไฟไปยังแหล่งจ่ายไฟสำรอง (เช่น ระบบโซล่าเซลล์และแบตเตอรี่) โดยอัตโนมัติ และสลับกลับเมื่อไฟหลักมาปกติ เพื่อให้คุณมีไฟฟ้าใช้ต่อเนื่องโดยไม่รู้สึกถึงการเปลี่ยนแปลง
การทำงานของ ATS แบ่งออกเป็น 3 ขั้นตอนสำคัญ ซึ่งเกิดขึ้นในเวลาอันรวดเร็ว (ขึ้นอยู่กับรุ่น อาจเร็วถึงระดับมิลลิวินาที):
การตรวจสอบ (Monitoring): ATS จะเชื่อมต่อกับทั้งไฟฟ้าหลัก (การไฟฟ้า) และไฟฟ้าสำรอง (อินเวอร์เตอร์/แบตเตอรี่) และคอยตรวจจับแรงดันและความถี่ของไฟจากการไฟฟ้า
การสลับแหล่งจ่ายไฟ (Automatic Transfer): เมื่อ ATS ตรวจพบความผิดปกติ เช่น ไฟดับ, ไฟตก, หรือไฟเกิน จะสั่งการให้ ตัด การเชื่อมต่อจากไฟหลัก และ เชื่อมต่อ เข้ากับแหล่งจ่ายไฟสำรอง (ไฟฟ้าที่มาจากระบบโซล่าเซลล์ที่เก็บไว้ในแบตเตอรี่)
การสลับกลับสู่ปกติ (Return to Utility): เมื่อไฟจากการไฟฟ้ากลับมาใช้งานได้ปกติและมีความเสถียรตามที่ตั้งค่าไว้ ATS จะทำการสลับโหลดกลับไปใช้ไฟฟ้าหลักอีกครั้ง และสั่งให้ระบบสำรองหยุดทำงาน (หรือเข้าสู่โหมดชาร์จไฟ)
ถึงแม้ว่าคุณจะมีแผงโซล่าเซลล์และแบตเตอรี่แล้ว แต่การมี ATS ยังคงเป็นสิ่งจำเป็นเพื่อเหตุผลหลัก 3 ข้อ:
ในขณะที่ระบบโซล่าเซลล์แบบ On-Grid (ไม่มีแบตเตอรี่) จะถูกบังคับให้ดับลงทันทีที่ไฟจากการไฟฟ้าดับ (เพื่อความปลอดภัย) แต่ระบบ Hybrid/Off-Grid ที่มีแบตเตอรี่ สามารถทำงานต่อได้ หากมี ATS เป็นตัวสลับสัญญาณให้ใช้ไฟจากแบตเตอรี่แทน ทำให้เครื่องใช้ไฟฟ้าสำคัญ เช่น ตู้เย็น ระบบรักษาความปลอดภัย อินเทอร์เน็ต หรือคอมพิวเตอร์ ยังคงทำงานได้อย่างราบรื่น
นี่คือเหตุผลด้านความปลอดภัยที่สำคัญที่สุด ATS ช่วยแยกบ้านของคุณออกจากสายส่งไฟฟ้าของการไฟฟ้าโดยสมบูรณ์เมื่อไฟดับ เพื่อป้องกันไม่ให้ไฟฟ้าจากโซล่าเซลล์ไหลย้อนกลับเข้าไปในสายส่ง (เรียกว่า Anti-Islanding) ซึ่งเป็นอันตรายร้ายแรงต่อช่างและเจ้าหน้าที่ของการไฟฟ้าที่กำลังดำเนินการซ่อมบำรุง
การทำงานแบบอัตโนมัติหมายความว่า คุณไม่จำเป็นต้องเดินไปสับเบรกเกอร์ด้วยตัวเองเมื่อไฟดับ ทำให้การเปลี่ยนผ่านแหล่งจ่ายพลังงานเป็นไปอย่างรวดเร็วและต่อเนื่อง โดยไม่รบกวนการใช้ชีวิตประจำวัน
ATS (Automatic Transfer Switch) เป็นมากกว่าแค่สวิตช์ แต่คือองค์ประกอบสำคัญที่ยกระดับระบบโซล่าเซลล์ของคุณให้เป็นแหล่งพลังงานที่ พึ่งพาได้จริง ยามวิกฤต เป็นการลงทุนที่ให้ผลตอบแทนเป็นความสบายใจ ความปลอดภัย และความต่อเนื่องในการใช้ชีวิต
การเลือก ATS ที่เหมาะสมกับขนาดกระแสไฟฟ้า (Amperage) และความเร็วในการสลับไฟของระบบคุณ จะช่วยให้คุณได้รับประโยชน์สูงสุดจากระบบโซล่าเซลล์แบบมีแบตเตอรี่อย่างแท้จริง
